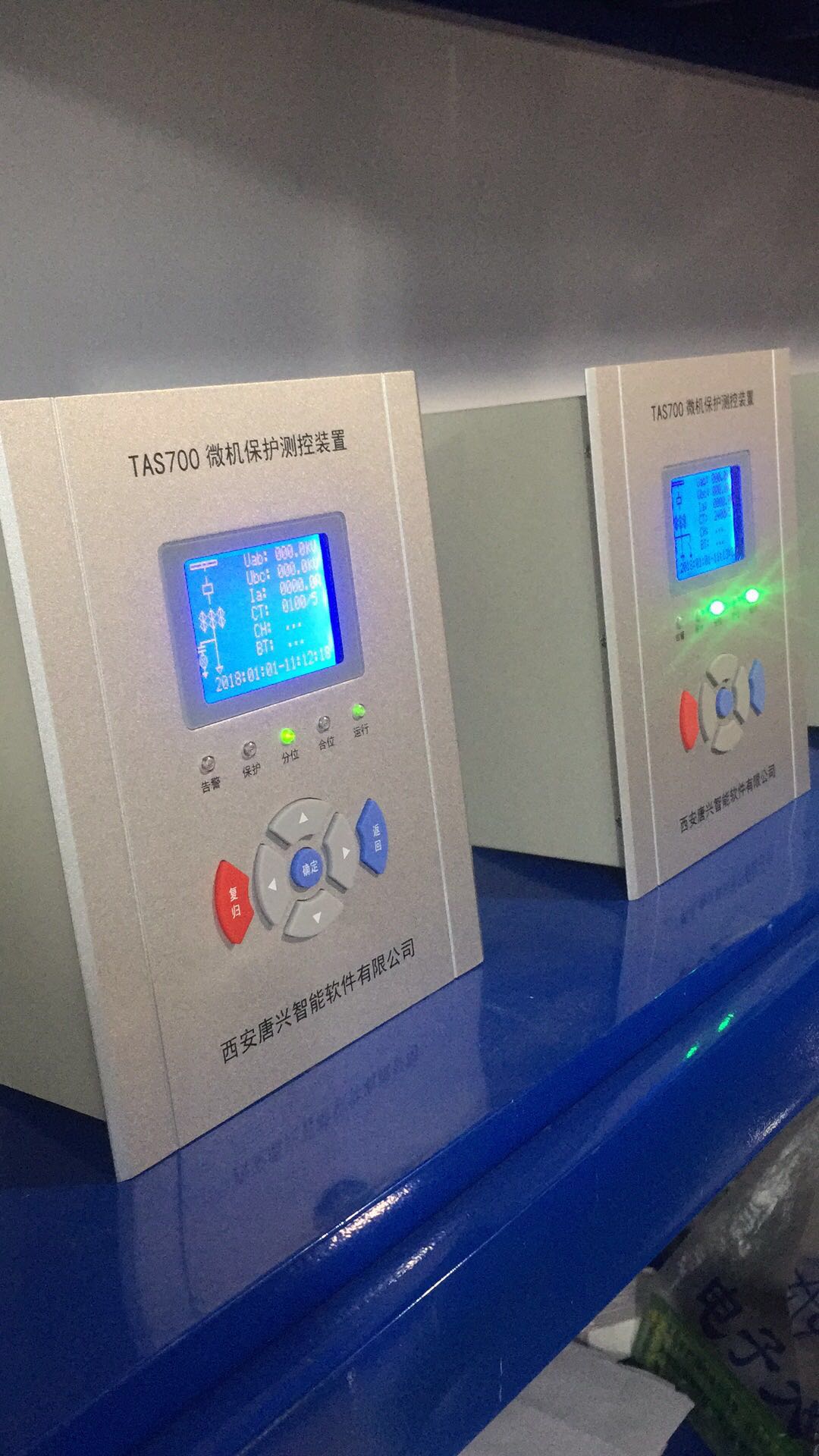

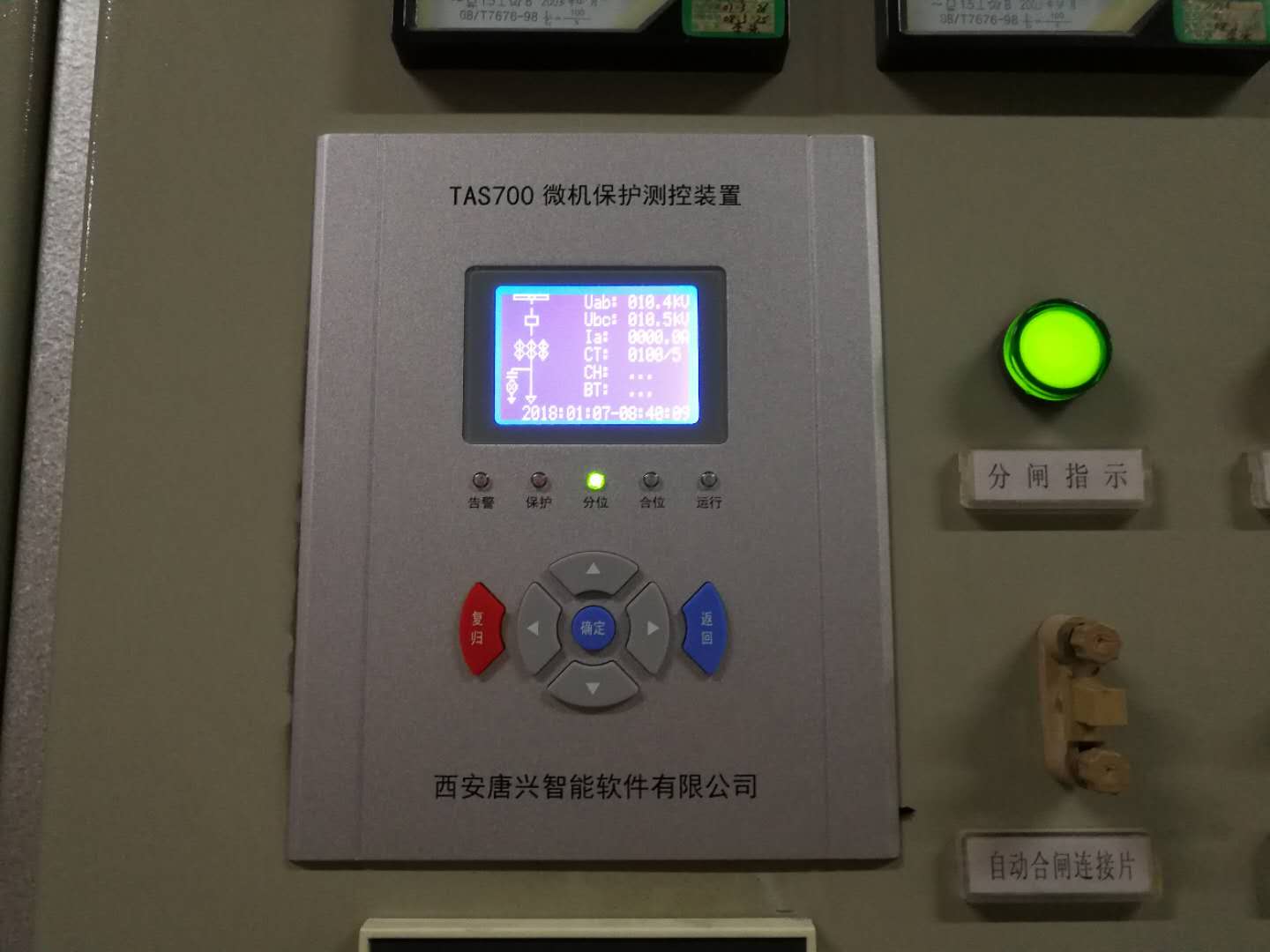

TAS700/600工業級雙核微機保護裝置
TAS700/600工業級雙核線路保護測控裝置,主要應用于6kV~110kV電壓等級,其實現通用保護測控功能,適用于進線、饋線、變壓器、電動機、電容器等線路和設備。它集保護、控制、測量、通信功能于一體,實現中低壓通用的保護、測控及斷路器控制功能。
1、采用32位浮點DSP處理器,16位A/D采樣,每周波采樣48點,諧波處理能力強、計算速度快、精度高,測量達到0.2級,保護達到±3%,無延時保護出口時間達到25ms以內;
2、采用240*160大液晶屏顯示,全中文傻瓜式菜單,可直觀顯示保護測控對象開關狀態、一次二次測量數據、保護定值及事件記錄信息;
3、標注4U機箱,采用鋁合金高導磁率材料,元件采用工業級芯片,抗電磁干擾能力強,可靠性高;
4、保護和測量模塊化設計,硬件完全獨立采集運算,提高了采集精度;
5、整個保護裝置結構真正采用后插拔式結構,同時方便運行維護,更換時間短,縮短故障停電時間;
6、裝置的保護功能采用可組態設計,根據現場實際需求靈活選擇,方便儲存和應用;
7、具有12路開入、7路開出,開入量可自由定義,有源/無源開入可直接接入;
8、具有雙通訊口,一個RS485口,一個以太網口,可支持雙網通訊,提高了通訊可靠性和靈活性;
9、具有事件記錄功能。可同時記錄30條事件,操作事件、告警事件、故障事件分別獨立記錄,方便查詢和管理,并且掉電不丟失;
10、完善的自檢體系,包括對RAM、ROM、RELAY、AD通道、定值、繼電器及測量通道進線檢測;
11、具有完整的操作回路,設置獨立的保護出口,使得權責分明;
12、產品型號簡單,功能集成度高,方便大量存儲和靈活選用。
TAS600數字式微機保護裝置
TAS600系列數字式保護測控裝置,主要應用于6kV~35kV電壓等級保護測控,適用的線路、變壓器、電容器、電動機等線路和元器件。它集保護、控制、測量、通信功能于一體,實現中低壓線路和元器件的保護、測控及斷路器控制功能。
1、采用32位浮點DSP處理器,16位A/D采樣,每周波采樣48點,諧波處理能力強、計算速度快、精度高,測量達到0.2級,保護達到±3%,無延時保護出口時間達到25ms以內;
2、采用240*160大液晶屏顯示,全中文傻瓜式菜單,可直觀顯示保護測控對象開關狀態、一次二次測量數據、保護定值及事件記錄信息;
3、標注4U機箱,采用鋁合金高導磁率材料,元件采用工業級芯片,抗電磁干擾能力強,可靠性高;
4、保護和測量完全模塊化設計,完全獨立采集運算;
5、整個保護裝置結構真正采用后插拔式結構,同時方便運行維護,更換時間短,縮短故障停電時間;
6、裝置的保護功能采用可組態設計,根據現場實際需求靈活選擇,方便儲存和應用;
7、具有12路開入、5路開出,開入量可自由定義,有源/無源開入可直接接入;
8、具有雙通訊口,一個RS485口,一個以太網口,可支持雙網通訊,提高了通訊可靠性和靈活性;
9、具有事件記錄功能??赏瑫r(shí)記錄60條事件,操作事件、告警事件、故障事件分別獨立記錄,方便查詢和管理,并且掉電不丟失;
10、完善的自檢體系,包括對RAM、ROM、RELAY、AD通道、定值、繼電器及測量通道進線檢測;
11、具有完整的操作回路,設置獨立的保護出口,使得權責分明;
12、產品型號簡單,功能集成度高,方便大量存儲和靈活選用。
TAS500系列數字微機保護裝置
TAS500數字化通用保護測控裝置,主要應用于6kV~10kV電壓等級,其實現通用保護測控功能,適用于進線、饋線、變壓器、電動機、電容器等線路和設備。它集保護、控制、測量、通信功能于一體,實現中低壓通500用的保護、測控及斷路器控制功能。
1、采用32位浮點DSP處理器,16位A/D采樣,每周波采樣48點,諧波處理能力強、計算速度快、精度高,測量達到0.2級,保護達到±3%,無延時保護出口時間達到25ms以內;
2、采用128*64液晶屏顯示,全中文傻瓜式菜單,可直觀顯示保護測控對象開關狀態、一次二次測量數據、保護定值及事件記錄信息;
3、元件采用工業級芯片,抗電磁干擾能力強,可靠性高;
4、整個保護裝置結構采用層疊結構,體積小巧,方便安裝和運輸;
5、裝置的保護功能采用可組態設計,根據現場實際需求靈活選擇,方便儲存和應用;
6、
電壓采集采用靈活接入設計法,保證現場使用的靈活多樣,并且可保證電壓采集的準確性;
7、具有10路開入、5路開出,開入量可自由定義,有源/無源開入可直接接入;
8、具有通訊口,RS485口;
9、具有事件記錄功能??赏瑫r(shí)記錄100條事件,操作事件、告警事件、故障事件分別獨立記錄,方便查詢和管理,并且掉電不丟失;
10、完善的自檢體系,包括對RAM、ROM、RELAY、AD通道、定值、繼電器及測量通道進線檢測;
11、產品型號簡單,只有一種,功能集成度高,方便大量存儲和靈活選用。
