系統整體結構描述
綜述
TAS3000變電站監控系統的設計遵循高起點、高水平的原則，充分結合實用、先進、可靠、經濟等幾方面因素，以滿足用戶需求為最終目標。具有技術先進、功能齊全、運行可靠的特點，系統規模有很大的伸縮性，能夠滿足6KV~110KV各個等級變電站監控的需要。
1.系統特點
下面分幾部分介紹系統特點：
1.1系統的開放性
? 系統遵循已頒布的各種國際、國內標準，滿足開放性的要求。
? 系統的數據庫由自行開發的實時數據庫和商用關系數據庫兩部分組成。提供統一標準的實時數據庫與歷史數據庫訪問接口。
? 支持IEC61850標準
? 圖形系統基于國際標準的三維圖形標準OpenGL，可在Windows、Unix、Linux等各種操作系統下運行
1.2 系統的分布性
系統采用全分布式的功能設計和網絡結構，所有功能均采用Client／Server模式。在網絡環境下，實現數據共享功能。
應用軟件按功能分配到網絡上的服務器和工作站上，所有功能模塊既可以集中在一個節點上運行，也可以分布到不同的節點上運行。充分優化各節點資源，保證系統的負荷均衡和網絡負荷最小，以防止功能分布不當而引起通信的“瓶頸”效應。
1.3 系統的可靠性和安全性
? SCADA系統關鍵節點采用冗余配置，以保證系統內任一節點故障不至引起重要功能的喪失和響應靈敏度低于系統性能要求。
? 重要的功能單元采用冗余配置，保證整個系統功能的可靠性不受單個單元故障影響。
? 系統具有隔離故障功能，切除故障不會影響各節點的運行，并保證故障恢復過程快速而平穩。
? 系統具有系統恢復措施，保證在系統故障時，能盡快地恢復系統運行。
? 系統具有高度的安全保障和完善的權限管理，保證數據的安全和保密性。
? 系統管理員具有唯一的最高系統特權，并可對任何操作人員授權。
? 系統中操作員可分級授權。
1.4 系統的可維護性
系統所選設備全是符合現代工業標準、具有相當?shù)纳a(chǎn)歷史、在世界計算機領域占有一定比例的標準產品，并有完善的維修服務支持，以便于系統投入運行后能得到可靠的維修服務。支持在線遠方維護、診斷功能，可以在遠方通過電話線診斷系統的運行情況。
1.5 系統的實時性
具有優先內核和優先調度功能，對多任務調度不僅可以按時間片進行分時任務調度管理，還可按優先級進行實時任務調度管理。
?具有監視高分辨率實時鐘并據此喚醒定時進程的功能。
?具有進程之間的快速通信功能
?在不斷增加數據量的情況下，保持系統各種性能指標基本穩定。
1.6 系統可用性
SCADA系統在完成主要功能的前提下，滿足以下性能指標：系統年可用率不小于99．98％；系統運行壽命大于15年。
1.7 系統軟件特點
?可采用Windows 系列或UNIX等多種操作系統，數據庫采用SQL Server。
?支撐軟件和應用軟件成熟可靠，可維護性強、操作簡便。
2、系統配置概述
系統按規模從小到大可分別采用單機、雙機、多機三種結構。多機情況下可采用單網或雙網兩種網絡結構。按功能分為以下節點：值班員站、工程師站、通訊管理機。

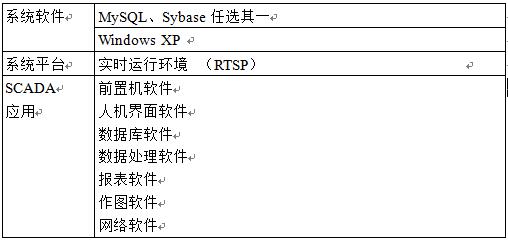

3、監控系統軟件清單
