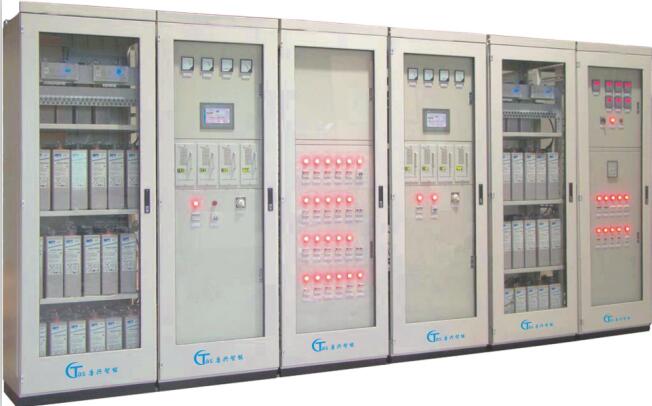

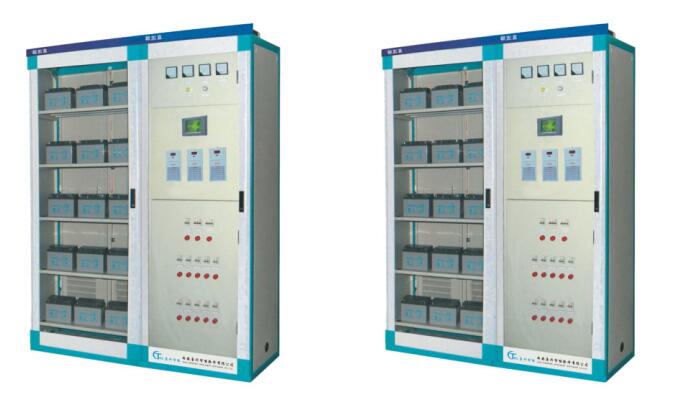

TAS-GZDW  TAS-F400直流屏系統

一．系統性能特點

1．模塊化設計，N+1熱備，可平滑擴容。

2．采用九十年代國際軟開關電源技術，采用進口名優器件。

3．監控功能完善，高智能化，采用大屏幕液晶漢字顯示，聲光告警。全智能設計，對系統的各組成部分：交流配電、整流模塊、直流饋電實現全參數本地及遠端監控主要監控有：模塊的開關機、充電方式、輸出電壓調節、輸出限流點整定、雙路交流自動切換電池自動管理等。

4．監控系統配有標準RS—485接口，采用電力部標準通信規約，方便接入自動化系統，或單獨組網，實現“四遙”及無人值守。

5．對蓄電池自動管理及自動維護保養：實時監測蓄電池組的端電壓，充、放電電流，自動控制均、浮充以及定期維護均充。同時具有電池溫度補償功能。

二．系統技術指標

1． 交流輸入電壓：380V±15%（三相）

2． 電網頻率：50HZ±10%      功率因數：≥0.90

3． 輸入過壓保護：456V±2V（任意一相電壓）

4． 輸入欠壓保護：300V±2V（任意一相電壓）

5． 輸出電壓范圍：180V—300V  連續可調 （220V系統）

6． 輸出限流：112%

7． 穩壓精度、穩流精度：≤±0.5%

8． 紋波系數：≤±0.1%

9． 電源效率：≥94%

10．輸出過壓保護：328V±3V，

11．絕緣強度：1500VAC 50Hz，時間1分鐘，漏電流10mA

12．外型尺寸：2260×800×600mm，2360×800×600mm

三．使用環境

? 在海拔2000米以下工作。

? 環境溫度-10℃～+45℃。環境最大相對濕度不超過90%。

? 運行地點無導電或爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸氣。

?安裝地基無劇烈震動和沖擊，垂直斜度不超過5°。

? 在室內場合下使用。

? 不符合以上條件的特殊使用單位應定貨時提出。

四．系統原理框圖

本系統由 交流配電、整流模塊、降壓硅鏈、中央監控器、直流饋電 等組成。

蓄電池

直流饋電

系統工作原理框圖如下列圖所示：

合

閘

饋

線

整流模塊

降

壓

硅鏈

整流模塊

整流模塊

中央監控器



RS485接口

系統工作原理框圖
