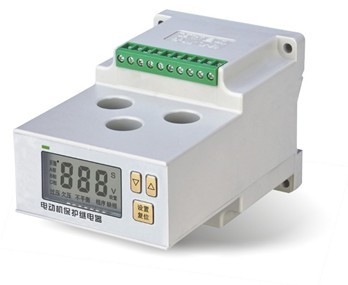

TAS-MD200系列低壓柜馬達電機保護器是我公司在多年研制電機保護器產品的基礎上開發出的新一代高科技產品。此產品以微電腦控制器(MCU)為核心元件,通過高精度CT檢測電流,電機保護器具有自動線性修正功能,在寬電流范圍內仍具有較高的測量精度、過載保護、短路保護、堵轉保護、欠載保護、缺相保護、三相電流不平衡保護、過壓保護、欠壓保護、相序保護等具有可靠的保護作用;并可實現報警和事件記錄。本產品具有性價比高、功能齊全、工作穩定可靠、精度高、保護動作準確、安裝、參數設定簡單方便等特點??蓮V泛適用于機械、冶金、建材、化工、紡織行業等工業三相電動機及其它電器的保護與監測。
TAS-MD200系列微電腦電機保護器技術參數>>>
TAS-MD200電動機保護器功能
● 過載保護 ● 欠載保護 ● 堵轉保護 ● 阻塞保護 ● 溫度保護 ● 相序保護 ● 欠壓保護 ● 過壓保護● 起動超時保護 ● 斷相保護 ● 不平衡保護
TAS-MD200電機保護器規格:直接接線:1A(0.2A~1A);5A(1A~5A);20A(4A~20A);40A(8A~40A);
TAS-MD200電機保護器采用外置電流互感器(需另配置標準5A電流互感器):150A(30A~150A);200A(40A~200A);300A(60A~300A);400A(80A~400A);500A(100A~500A);600A(120A~600A);800A(160A~800A);
功能 |
缺省值 |
項目 |
內容 |
起動超時保護 |
智能設定 |
保護方式 |
脫扣 |
短路保護 |
0.1s |
整定值范圍
動作時間
保護方式 |
≥10Ie
0.1s
脫扣 |
堵轉保護 |
智能設定 |
整定值范圍
保護方式 |
500%Ie
反時限脫扣 |
欠載保護 |
10s |
整定值范圍
動作時間
保護方式 |
OFF-15-80%Ie
10s
脫扣 |
過負載保護 |
- |
整定值范圍
保護方式 |
>105%Ie
反時限脫扣 |
熱過載保護 |
智能設定 |
整定值范圍
保護方式 |
20-100%θb
脫扣 |
不平衡保護 |
智能設定 |
整定值范圍
動作時間
保護方式 |
20%-60%
1-40s
反時限脫扣 |
缺相保護 |
<1S |
動作時間
保護方式 |
<1S
脫扣 |
相序保護 |
OFF |
動作時間
保護方式 |
<0.1S
脫扣 |
欠壓保護 |
OFF |
整定值范圍
動作時間
保護方式 |
OFF-220V-150V
10s
脫扣 |
過壓保護 |
OFF |
整定值范圍
動作時間
保護方式 |
OFF-220V-300V
10s
脫扣 |
TAS-MD200系列微電腦電機保護器正常使用條件>>>
? 電機保護器適用主回路電壓:AC380V,45~65Hz。
? 電機保護器工作電源電壓: AC220V±20%。
? 電機保護器觸點容量:電阻性負載:
5A/250V AC, 5A/30V DC電感性負載:
1.5A/250V AC, 1.5A/30V DC。
? 電機保護器輸出形式:獨立的常開、常閉輸出。
? 電機保護器安裝方式:HT35導軌安裝。
? 電機保護器外型尺寸:62mm(深) × 54mm(寬) × 71mm(高)。
? 電機保護器環境溫度:-30~80℃。
? 電機保護器環境條件:無劇烈振動、沖擊;無足以腐蝕金屬和破壞絕緣的氣體。
TAS-MD200系列微電腦電機保護器產品主要特點>>>
? 系統采用寬溫、低功耗工業級芯片,更適合于工業現場使用。
? 軟件、硬件及電磁兼容性三個方面協同設計,產品具有很強的抗干擾能力和很高的可靠性,特別適合于工業現場使用。
? 軟件設置傳感器變比,用戶可直接查看一次回路的電力參數,使得采樣數據更直觀。
? 采用交流同步采樣和先進的數字信號處理算法,實現了實時數據處理和高精密性,有著卓越的可靠性,具有響應速度快、測量準確、精度高,事件記錄等優點。
? 裝置具有自學習過程,能自動檢測電機起動過程與時間,生成起動曲線,優化保護參數等。
? 事件記錄功能:當保護動作時,記錄保護類型、采樣電流等參數,形成事件追憶數據,在失電情況下可長久保存,便于事后分析。
? 采用模塊化設計結構,產品體積小,結構緊湊,安裝方便,在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用,提高了控制線路的可靠性和自動化水平。
? 結構緊湊、華麗、精湛優美的外觀和卓越的設計體現了高雅、精致、緊湊的產品。
? 完善的事故記錄及自檢功能,友好的人機界面,所有測量值和參數、保護信息等由面板液晶顯示器實時顯示。
